台湾协鸿Plug & Play/ MVP series

产品优势

Z轴伺服电机直接耦合到滚珠丝杠

+没有Z轴同步带、伺服连接滚珠丝杠。不再需要维护或更换同步带。

Z轴伺服电机升级，没有反平衡块（选择）。

+特殊包装提高高速加工Z轴运动精度。

大柱

+ 1100mm（mvp8 / 10）柱宽的案例。在柱中的MVP的球员只有命名特征的一heavier结构比competing模型的upgraded稳定性。“column和基地，是oversized全肋支持重loads没有桌面的偏转。
+通过内置在工作台上的排水。

油液分离在铸件设计中的应用

+环保设计。有效的油和流体分离纳入铸造设计，防止切削液变质。

1600mm超大基地

+一件米汉纳铸造具有稳定性、刚性和坚固。为了确保最大的刚度，mvp-8和mvp-10是建立在重型机器铸造。此外，所有轴加强，以提供最高的刚性和稳定性。

φ我们50 3轴滚珠丝杠（MVP）

+所有工作中心安装在两端的支持高精密角接触推力轴承。所有伺服电机与绝对编码器，以提高效率和可靠性。（发那科和三菱只）

型号规范


  • 机床型号
  • MVP-8
  •
  • 工作台

  • 工作台面积

    1000x560 (39.37x22.05)

    mm (inch)

    工作台最大载重量

    500 (1102.31)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    860 (33.86)

    mm (inch)

    横向行程（Y轴）

    530 (20.87)

    mm (inch)

    上下行程（Z轴）

    630 (24.8)

    mm (inch)

  • 主轴

  • 主轴锥度

    #40



    主轴转速（皮带式）

    8000 opt.10000/12000

    rpm

    主轴转速（直结式）

    15000 opt.10000/12000/20000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    36/36/30 opt.48/48/36 (1417.32/1417.32/1181.1 opt. 1889.76/1889.76/1417.32)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    S:20 opt. A:24/30/40

    pcs

  • 机床型号
  • MVP-10
  •
  • 工作台

  • 工作台面积

    1150x560 (45.28x22.05)

    mm (inch)

    工作台最大载重量

    700 (27.56)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    1050 (41.34)

    mm (inch)

    横向行程（Y轴）

    530 (20.87)

    mm (inch)

    上下行程（Z轴）

    630 (24.8)

    mm (inch)

  • 主轴

  • 主轴锥度

    #40



    主轴转速（皮带式）

    8000 opt.10000/12000

    rpm

    主轴转速（直结式）

    15000 opt.10000/12000/20000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    36/36/30 opt.48/48/36 (1417.32/1417.32/1181.1 opt. 1889.76/1889.76/1417.32)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    S:20 opt. A:24/30/40

    pcs

  • 机床型号
  • MVP-13
  •
  • 工作台

  • 工作台面积

    1400x700 (55.12x27.56)

    mm (inch)

    工作台最大载重量

    1500 (3306.93)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    1300 (51.18)

    mm (inch)

    横向行程（Y轴）

    700 (27.56)

    mm (inch)

    上下行程（Z轴）

    650 (25.59)

    mm (inch)

  • 主轴

  • 主轴锥度

    #40



    主轴转速（皮带式）

    8000 opt.10000/12000

    rpm

    主轴转速（直结式）

    10000 opt.12000/15000/20000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    36/36/30 (1417.32/1417.32/1181.1)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    A:24 opt. 30/40, S:20

    pcs

  • 机床型号
  • MVP-16, #40
  •
  • 工作台

  • 工作台面积

    1750x820 (68.9x32.28)

    mm (inch)

    工作台最大载重量

    2000 (4409.25)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    1600 (62.99)

    mm (inch)

    横向行程（Y轴）

    820 (32.28)

    mm (inch)

    上下行程（Z轴）

    700 (27.56)

    mm (inch)

  • 主轴

  • 主轴锥度

    #40



    主轴转速（皮带式）

    8000 opt.10000/12000

    rpm

    主轴转速（直结式）

    10000 opt.15000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    32/32/24 (1259.84/1259.84/944.88)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    A:24 opt. 30/40, S:16

    pcs

  • 机床型号
  • MVP-16, #50
  •
  • 工作台

  • 工作台面积

    1750x820 (68.9x32.28)

    mm (inch)

    工作台最大载重量

    2000 (4409.25)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    1600 (62.99)

    mm (inch)

    横向行程（Y轴）

    820 (32.28)

    mm (inch)

    上下行程（Z轴）

    700 (27.56)

    mm (inch)

  • 主轴

  • 主轴锥度

    #40



    主轴转速（直结式）

    10000 opt.12000

    rpm

    Spindle speed(Gear)

    6000 opt.8000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    32/32/24 (1259.84/1259.84/944.88)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    A:24 opt. 30/40

    pcs

  • 机床型号
  • MVP-11
  •
  • 工作台

  • 工作台面积

    1270x600(50x23.62)

    mm (inch)

    工作台最大载重量

    1000(2204.62)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    1100(43.31)

    mm (inch)

    横向行程（Y轴）

    600(23.62)

    mm (inch)

    上下行程（Z轴）

    630(24.8)

    mm (inch)

  • 主轴

  • 主轴锥度

    #40



    主轴转速（直结式）

    10000 opt.12000/15000/20000

    rpm

    主轴转速（皮带式）

    8000 opt. 10000/12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    20/20/20(787.4/787.4/787.4)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    A:24 opt. 30/40 S:16

    pcs

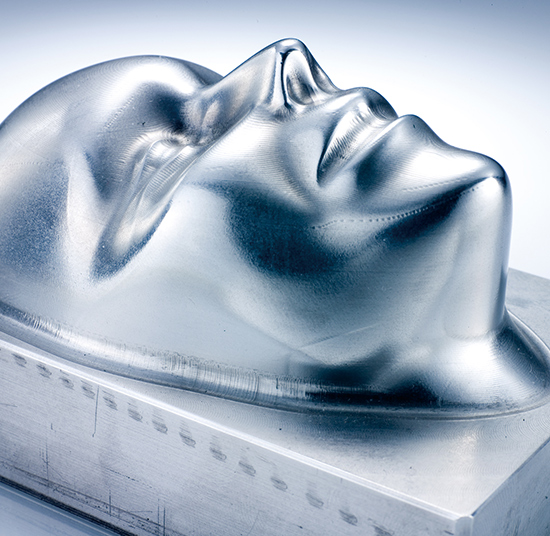

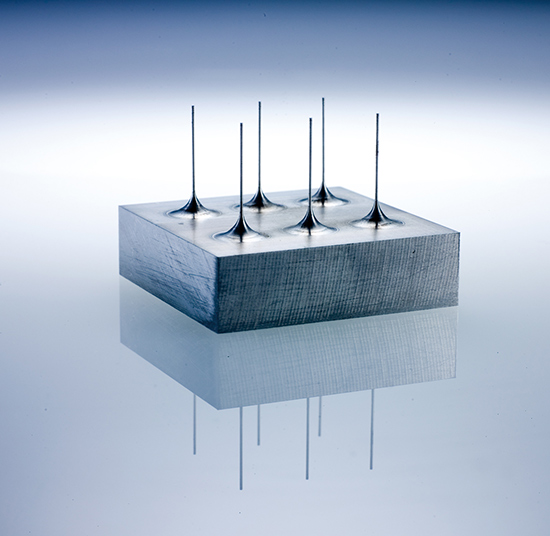

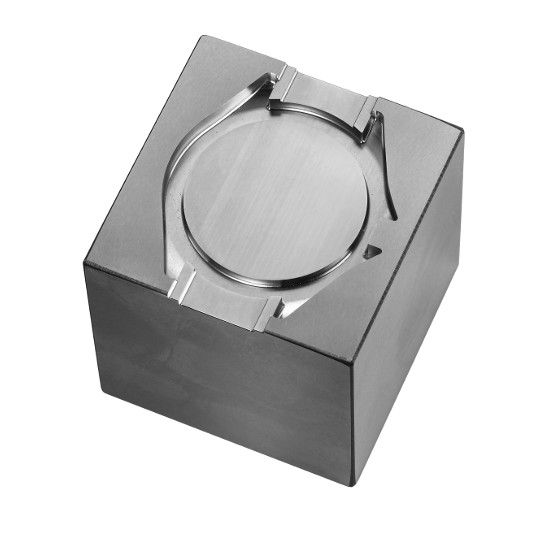

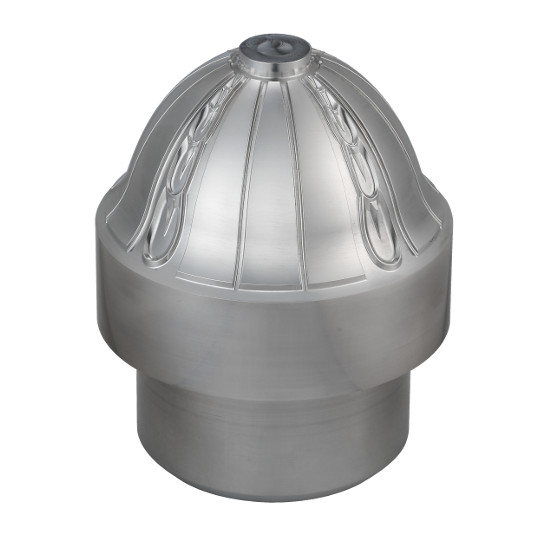

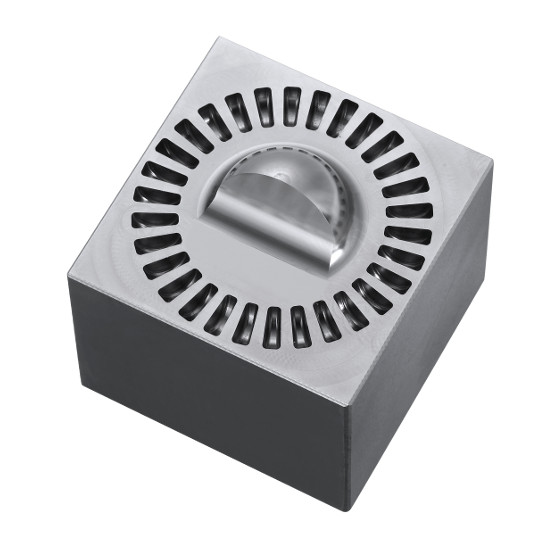

应用案例
