台湾协鸿W-Axis/ VW series加工中心

产品优势

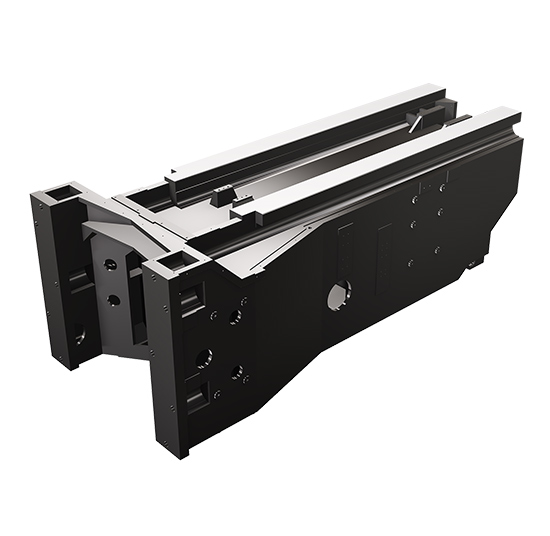

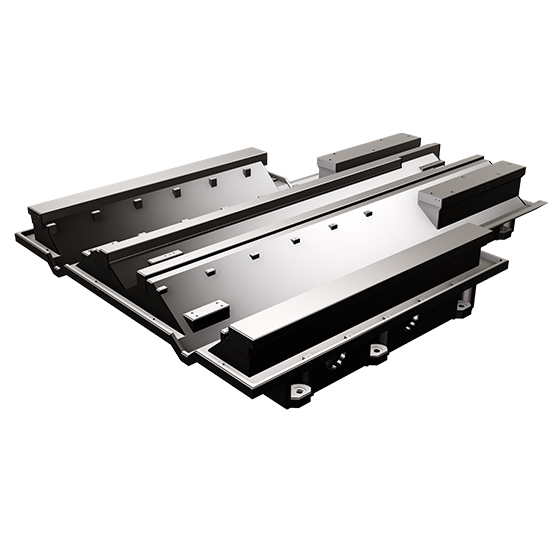

柱间超大跨度

+制作一块超大柱施工结合1200x1135mm BAM的支撑面，保证最佳的结构刚度。

油、液分离结构

+油液分离结构有效地延长了切削液的使用寿命，降低了生产成本，满足了一些竞争对手的模型所没有的环保要求。

SRG65高硬度辊型块

+Y轴配备了最新的srg65高硬度辊型块与固定。增加了运动刚度和稳定性，消除了滚子之间的摩擦，提高了灵敏度和使用寿命。

W四夹紧装置

+在W轴两侧提供避免W滑倒在任何位置，整个行程在四夹紧装置，消除对加工精度的影响。

双液压蓄能器

W轴采用双液压蓄能器用于平衡，同时确保最佳行驶精度无与伦比的扭矩最小化。



型号规范


  • 机床型号
  • VW-4340
  •
  • 工作台

  • 工作台面积

    4000x2100 (157.48x82.68)

    mm (inch)

    工作台最大载重量

    15000 (33069.34)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    4050 (159.45)

    mm (inch)

    横向行程（Y轴）

    3400 (133.86)

    mm (inch)

    上下行程（Z轴）

    700 (27.56)

    mm (inch)

  • 主轴

  • 主轴锥度

    #50



    主轴转速（齿轮）

    50~4000 opt. 6000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    12/10/12 (472.44/393.7/472.44)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/62

    pcs

  • 机床型号
  • VW-5340
  •
  • 工作台

  • 工作台面积

    5000x2100 (196.85x82.68)

    mm (inch)

    工作台最大载重量

    16000 (35273.96)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    5050 (198.82)

    mm (inch)

    横向行程（Y轴）

    3400 (133.86)

    mm (inch)

    上下行程（Z轴）

    700 (27.56)

    mm (inch)

  • 主轴

  • 主轴锥度

    #50



    主轴转速（齿轮）

    50~4000 opt. 6000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    10/10/12 (393.7/393.7/472.44)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/62

    pcs

  • 机床型号
  • VW-6340
  •
  • 工作台

  • 工作台面积

    6000x2100 (236.22x82.68)

    mm (inch)

    工作台最大载重量

    17000 (37478.58)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    6050 (238.19)

    mm (inch)

    横向行程（Y轴）

    3400 (133.86)

    mm (inch)

    上下行程（Z轴）

    700 (27.56)

    mm (inch)

  • 主轴

  • 主轴锥度

    #50



    主轴转速（齿轮）

    50~4000 opt. 6000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    8/10/12 (314.96/393.7/472.44)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/62

    pcs

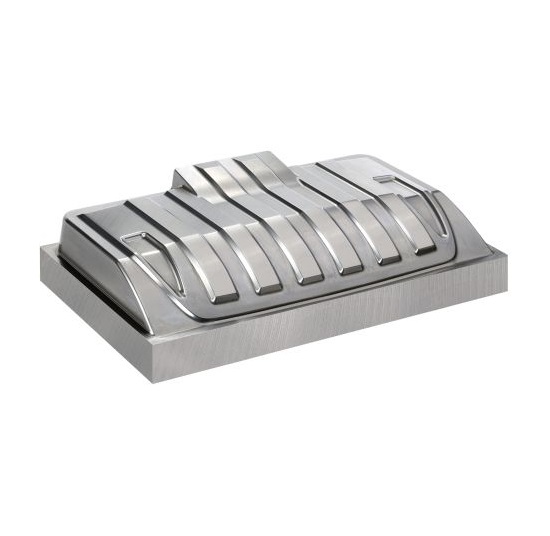

应用案例
