台湾协鸿Mirage/ HEP series

产品优势

油/液基础分离

+完成了整个机器的油/液分离设计，延长了流体的使用寿命，节省了生产成本。

+符合环保要求。

+结合专利的油/液分离罐，达到最佳的油/液分离效果。

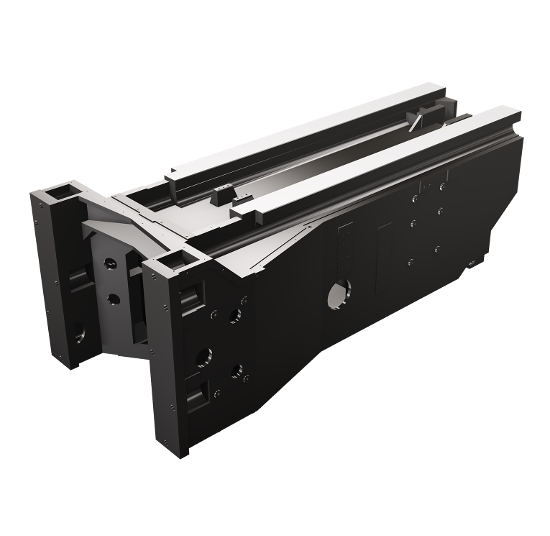

耐久搭接梁柱基础施工

+超高箱梁结合短柱长度增加整体结构刚度。

+刮削精度校准更容易控制。

主轴头

+箱式热对称主轴头结构。

液压平衡轴

+自动定位校准设计提高Z轴进给平稳性和加工精度。

型号规范

机床型号
HEP-2150

工作台
工作台面积

2000x1400 (78.74x55.12)

mm (inch)

工作台最大载重量

8000 (17636.98)

kg (lbs.)

行程
纵向行程（X轴）

2250 (88.58)

mm (inch)

横向行程（Y轴）

1600 (62.99)

mm (inch)

上下行程（Z轴）

780 (30.71)

mm (inch)

主轴
主轴锥度

ISO50

主轴转速（齿轮）

6000

rpm

主轴转速（直结式）

opt.10000/12000

rpm

进给
切削速度(X/Y/Z)

24/24/20 (944.88/944.88/787.4)

m/min (ipm)

自动换刀系统
刀具数目

S:20 opt.A:32/40

pcs

机床型号
HEP-3150

工作台
工作台面积

3000x1400 (1181.11x55.12)

mm (inch)

工作台最大载重量

10000 (22046.23)

kg (lbs.)

行程
纵向行程（X轴）

3250 (127.95)

mm (inch)

横向行程（Y轴）

1600 (62.99)

mm (inch)

上下行程（Z轴）

780 (30.71)

mm (inch)

主轴
主轴锥度

ISO50

主轴转速（直结式）

1000 opt.12000

rpm

主轴转速（齿轮）

opt. 6000

rpm

进给
切削速度(X/Y/Z)

24/24/20 (944.88/944.88/787.4)

m/min (ipm)

自动换刀系统
刀具数目

S:20 opt.A:32/40

pcs
